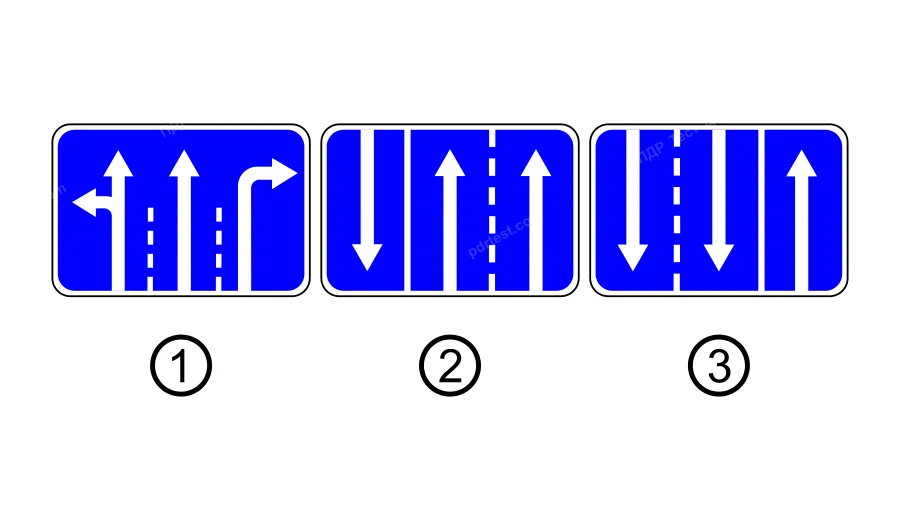

Який із зображених дорожніх знаків показує кількість смуг на перехресті й дозволені напрямки руху на кожній з них?
У запитанні ключове слово — перехрестя. Потрібно визначити знак, який саме на перехресті показує, скільки є смуг і в яких напрямках дозволено їхати з кожної смуги. У розділі 33 ПДР це відноситься до інформаційно-вказівних знаків, які заздалегідь організовують рух і допомагають водію обрати правильну смугу.
Знак 1 відповідає знаку 5.16 «Напрямки руху по смугах». Його зміст саме такий: він наочно показує кількість смуг перед перехрестям і дозволені напрямки руху з кожної смуги на цьому перехресті. Тобто, подивившись на стрілки на знаку, водій розуміє, з якої смуги можна їхати прямо, з якої — повертати, і завчасно займає потрібну смугу ще до в’їзду на перехрестя. Важливий практичний момент із ПДР: якщо на знаку з крайньої лівої смуги дозволено поворот ліворуч, то з цієї ж смуги дозволений і розворот.
Знаки 5.17.1 і 5.17.2 (у варіантах 2 і 3) мають схожу назву, але інше призначення. Вони застосовуються на дорогах із трьома і більше смугами, коли в різних напрямках кількість смуг відрізняється, і ними, зокрема, організовують зміну напрямків по смугах (у тому числі реверсивний режим). Тобто ці знаки більше про режим використання смуг на ділянці дороги, а не про схему проїзду конкретного перехрестя.
Отже, вірна відповідь - "Знак 1.", оскільки саме знак 5.16 показує кількість смуг на перехресті та дозволені напрямки руху з кожної смуги.
Пункт 33.5.16 — 33 «Дорожні знаки», 5 «Інформаційно-вказівні знаки», знак 5.16 «Напрямки руху по смугах»
«Показує кількість смуг на перехресті і дозволені напрямки руху по кожній з них. Якщо знак дозволяє поворот ліворуч з крайньої лівої смуги, то він дозволяє і розворот з цієї смуги. Дія знака, встановленого перед перехрестям, поширюється на все перехрестя, якщо наступні знаки 5.16 або 5.18 “Напрямок руху по смузі”, встановлені на ньому, не дають інших вказівок».
Коротке застосування: саме цей знак прямо визначає кількість смуг саме на перехресті та дозволені напрямки руху з кожної смуги на цьому перехресті (і, за наявності стрілки “ліворуч” з крайньої лівої — дозволяє також розворот із цієї смуги).
Пункт 33.5.17.1 — 33 «Дорожні знаки», 5 «Інформаційно-вказівні знаки», знак 5.17.1 «Напрямок руху по смугах»
«З відповідною кількістю стрілок застосовується на дорогах, які мають три смуги і більше, коли в кожному напрямку налічується неоднакова кількість смуг руху. За допомогою цього знака зі змінним зображенням організовується реверсивний рух».
Коротке застосування: описує організацію руху по смугах (зокрема для реверсивного руху) на ділянках дороги, а не спеціально “кількість смуг на перехресті”.
Пункт 33.5.17.2 — 33 «Дорожні знаки», 5 «Інформаційно-вказівні знаки», знак 5.17.2 «Напрямок руху по смугах»
«З відповідною кількістю стрілок застосовується на дорогах, які мають три смуги і більше, коли в кожному напрямку налічується неоднакова кількість смуг руху. За допомогою цього знака зі змінним зображенням організовується реверсивний рух».
Коротке застосування: аналогічно до знака 5.17.1, стосується організації напрямків по смугах (у т.ч. при реверсивному русі) на ділянках дороги, а не визначення смуг і напрямків саме “на перехресті”.
Тобто, правильна відповідь - "Знак 1.", з огляду на те, що за визначенням ПДР саме знак 5.16 «Напрямки руху по смугах» «показує кількість смуг на перехресті і дозволені напрямки руху по кожній з них».
